Point d'accès industriel 802.11abgn RLX2 (ETSI)

RLX2-IHNF-E

La famille des points d'accès industriels RLX2 fournit des solutions sans fil sécurisées pour des applications d'automatisation en intérieur et en extérieur, pour des SCADA, pour des systèmes de contrôles et des travailleurs mobiles sur des infrastructures Wi-Fi. Elle opère dans les bandes de 2,4 ou 5 GHz, y compris les canaux DFS, et fonctionne pour des applications jusqu'à 2 miles (3,2 km).

Ces points d’accès industriels supportent les modes Point d’accès, répéteur, et client. La technologie 802.11n permet des vitesses de transmission élevées jusqu'à 300 Mbps. Ceci permet d’obtenir d’excellentes performances en termes de paquets par seconde et fournit toute la robustesse et la facilité de déploiement requises pour les applications industrielles.

La technologie 802.11n, MIMO (Multiple Inputs, Multiple Outputs) et canal large (40MHz), est adaptée pour des applications sans fil exigeantes telles que l’Ethernet I/O et pour de la vidéo haute résolution.

Le logiciel IH Browser de configuration et de surveillance, inclus avec chaque radio, permet à l’utilisateur de visualiser la topologie du réseau, d’attribuer des adresses IP, de surveiller les diagnostiques réseaux, et de mettre à jour le firmware de la radio.

L’option « OPC Diagnostic Server » est idéale pour la gestion de réseaux SCADA sans fil longue portée.

Images

Click on image(s) to enlarge
Drag with the mouse. Click for close.
Drag with the mouse. Click for close.

Caractéristiques Avantages

  • Possibilité de récupérer des informations de diagnostic des radios en EtherNet/IP™ (Instruction Message) ou Modbus® permettant de réduire la durée d’arrêt  en cas de maintenance due à des problèmes sur le réseau sans fil
  • 802.11i, WPA-2 Personnel/Enterprise utilisant un chiffrement 128-bit AES pour un réseau sécurisé
  • Sécurité RADIUS: assure la sécurité de la mise en réseau avec une authentification et un chiffrement performants
  • VLAN (Virtual Local Area Networks) permet un accès séparés aux réseaux d'automatisation et LAN
  • La traduction d'adresses réseau (NAT) permet aux constructeurs de machines de déployer de nombreuses machines sans avoir à changer l’adresse IP pour chacune d’elles
  • Qualité de service : Hiérarchisation par ordre de priorité des données de commande, données vidéo, etc.
  • L’Ultra-Fast Roaming (itinérance<10ms) assure une connexion rapide et transparente d’un ou plusieurs appareils sur un équipement mobile ou des machines (ponts roulants, véhicules autoguidés, et chariots) lorsqu’ils changent de points d’accès
  • IGMP Snooping et option de filtrage de paquets pour optimiser le trafic multicast UDP et assurer une meilleure communication EtherNet/IP I/O
  • Possibilité de faire communiquer plusieurs équipements Ethernet même si la radio est utilisée sur une infrastructure sans fil existantes de fournisseurs tiers
  • Supporte le PoE (Power over Ethernet) pour réduire les couts de câblage
  • Une carte microSD permet la mémorisation des paramètres de configuration, utile si un changement rapide de module est nécessaire en cas de sinistre
  • Connecte les réseaux série (Modbus, DNP 3, etc.) sur les réseaux sans-fil 802.11
  • Configuration locale et à distance, visualisation diagnostic du réseau sans-fil simple via l'utilitaire IH Browser ou SNMP

Spécifications

Spécifications Radio

Spécification

Fréquence

Canaux

Bande de fréquence (varie selon les pays)

2.412 GHz à 2.462 GHz (FCC)
2.412 GHz à 2.472 GHz (ETSI)

1 à 11
1 à 13

  1.

5.150 GHz à 5.250 GHz (FCC/ETSI)
5.260 GHz à 5.580 GHz (FCC/ETSI)*
5.660 GHz à 5.700 GHz (FCC/ETSI)*
5.725 GHz à 5.850 GHz (FCC/ETSI uniquement pour Séries C)
* canaux DFS avec détection RADAR

36 à 48
52 à 116*
132 à 140*
149 à 165

Normes du sans fil

802.11n, 802.11a, 802.11g,
802.11h (DFS), 802.11i (Security), 802.11e (QoS)
802.112Q (VLAN), 802.113af (PoE), IGMPv2

Puissance de transmission (programmable)
 *Soumis à des limites réglementaires régionales

22 dBm à MCS0, MCS8 (802.11an/gn)
17 dBm à MCS7, MCS15 (802.11an/gn)
22 dBm à 6 Mbps (802.11a/g)
17 dBm à 54 Mbps (802.11a/g)

  1.

Impact de l'antenne:
 3 antennes/ MIMO : cf. valeurs ci-dessus
 2 antennes: soustraire 2 dB des valeurs ci-dessus
 1 antenne: soustraire 5 dB des valeurs ci-dessus

Débit des canaux  802.11n

MCS0 par MCS15
 1 canal ou 2 canaux avec 1 ou 2 flux



1 canal

2 canaux

Débit

Flux

  1.

6.5 Mbps

13.5 Mbps

MCS0

1 flux

  1.

65 Mbps

150 Mbps

MCS7



  1.

13 Mbps

27 Mbps

MCS8

2 flux

  1.

130 Mbps

300 Mbps

MCS15



Débit des canaux

802.11b

11, 5.5, 2, 1 Mbps

Débit des canaux

802.11a/g

54, 48, 36, 24, 18, 12, 11, 9, 6, 5.5, 2, 1 Mbps

Sensibilité du récepteur (typique)

-92 dBm à MCS0, MCS8 (802.11an/gn)
-70 dBm à MCS7, MCS15 (802.11an)
-74 dBm à MCS7, MCS15 (802.11gn)
-92 dBm à 6 Mbps (802.11an/gn)
-74 dBm à 54 Mbps (802.11a)
-78 dBm à 54 Mbps (802.11g)

Securité

WPA2 Personnel/Enterprise – 802.11i AES
WPA2 Personnel – 802.11i AES avec Passphrase
Legacy WPA TKIP, support WEP
Filtre MAC ID, RADIUS

Caractéristiques du réseau

NAT, VLAN, QoS, IGMP Snooping

Spécifications Matérielles

Boîtier

Aluminium extrudé montable sur rail DIN

Dimensions
(H x L x P)

5.82 x 4.64 x 1.48 in
14.8 x 11.8 x 3.8 cm

Chocs

IEC 60068 2-6 (20g, triaxial)

Vibration

IEC 60068 2-27 (5g, 10 à 150 Hz)

Port Ethernet

Un connecteur 10/100/1000 Base-T, RJ45 blindé
 IEEE 802.3, 802.3u, 802.3x

Port série

1 connecteur femelle RS232 DB9 (supports serial tunneling and ModBus TCP/IP to Modbus RTU connectivity)

Port antenne

(3) connecteurs RP-SMA

Module de personnalisation

Module mémoire industriel SD

Poids

 499 g (1.1 lbs)

Conditions environnementales

Température de fonctionnement

-40 °C à +75 °C (-40 °F à +167 °F)

-40°C to +70°C (-40°F to +158°F), uniquement pour RLX2-IHNF Séries B et C

Humidité

Jusqu'à 100 %, sans condensationn

Alimentation externe

Injecteur PoE

de 10 Vcc. à 24 Vcc.

Équipement alimenté 802.3af PoE

Consommation moyenne

< à 9 Watts (Séries B), < à 8 Watts (Séries C)

Certifications

ATEX Letter of Conformity 79,28 kB Dernière Modification 12/05/2022
CB Safety 47,05 kB Dernière Modification 14/03/2013
Declaration of Conformity (RoHS/CE) 550,07 kB Dernière Modification 17/06/2024
Declaration of REACH Compliance 340,36 kB Dernière Modification 27/02/2024
UL/cUL; Class 1, Div 2 340,20 kB Dernière Modification 14/09/2020
Country Approval - Argentina - Expires July 2021 92,97 kB Dernière Modification 27/02/2024
Country Approval - Australia 30,90 kB Dernière Modification 08/10/2019
Country Approval - Brazil - Expires Nov 2025 651,89 kB Dernière Modification 07/02/2024
Country Approval - Canada 240,65 kB Dernière Modification 27/07/2020
Country Approval - Chile 743,09 kB Dernière Modification 08/10/2019
Country Approval - China - Expires March 2025 765,62 kB Dernière Modification 26/10/2022
Country Approval - Costa Rica 203,67 kB Dernière Modification 31/01/2019

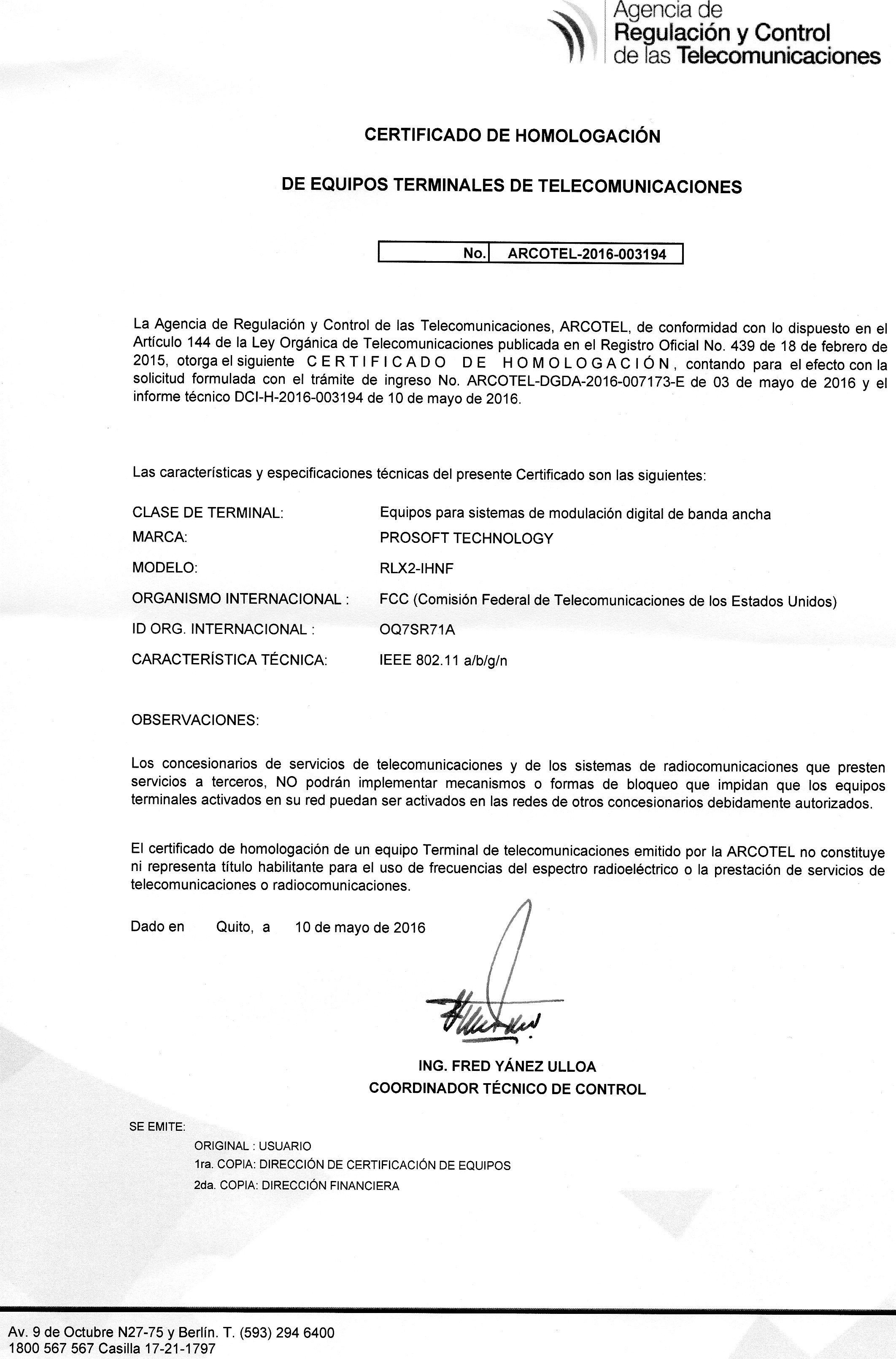

Country Approval - Ecuador - No Expiration 733,72 kB Dernière Modification 27/02/2024
Country Approval - Egypt - No Expiration 569,18 kB Dernière Modification 27/02/2024
Country Approval - Guyana - No Expiration 364,94 kB Dernière Modification 27/02/2024
Country Approval - India (2.4 GHz) 708,23 kB Dernière Modification 30/07/2019
Country Approval - India (5.0 GHz) 737,89 kB Dernière Modification 30/07/2019
Country Approval - Israel - RLX2-IHNF-Z - Expires August 2024 442,65 kB Dernière Modification 05/10/2022
Country Approval - Japan 161,39 kB Dernière Modification 19/02/2019
Country Approval - Korea 495,25 kB Dernière Modification 06/02/2019
Country Approval - Kuwait - Expires Oct 2018 434,95 kB Dernière Modification 27/02/2024
Country Approval - Malaysia - Expires May 2027 142,82 kB Dernière Modification 28/03/2022
Country Approval - Mexico - No expiration 266,63 kB Dernière Modification 21/09/2023
Country Approval - New Zealand 36,50 kB Dernière Modification 08/10/2019
Country Approval - Oman 177,13 kB Dernière Modification 02/07/2019
Country Approval - Peru 420,12 kB Dernière Modification 31/01/2019

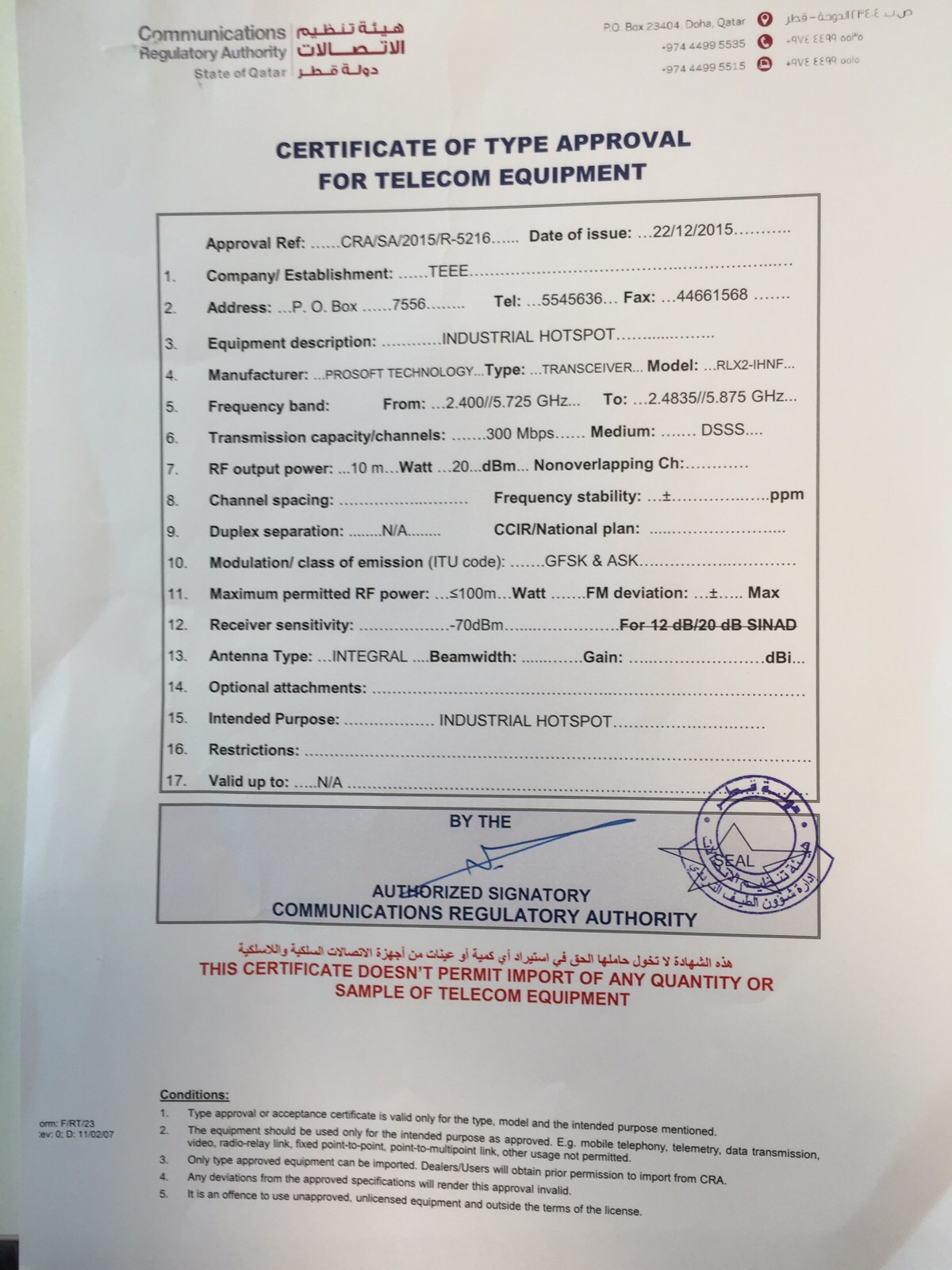

Country Approval - Qatar 348,50 kB Dernière Modification 08/10/2019
Country Approval - Saudi Arabia - Expires February 2021 451,66 kB Dernière Modification 27/02/2024
Country Approval - Singapore - Expires May 2024 87,21 kB Dernière Modification 27/02/2024
Country Approval - South Africa 351,27 kB Dernière Modification 24/02/2016

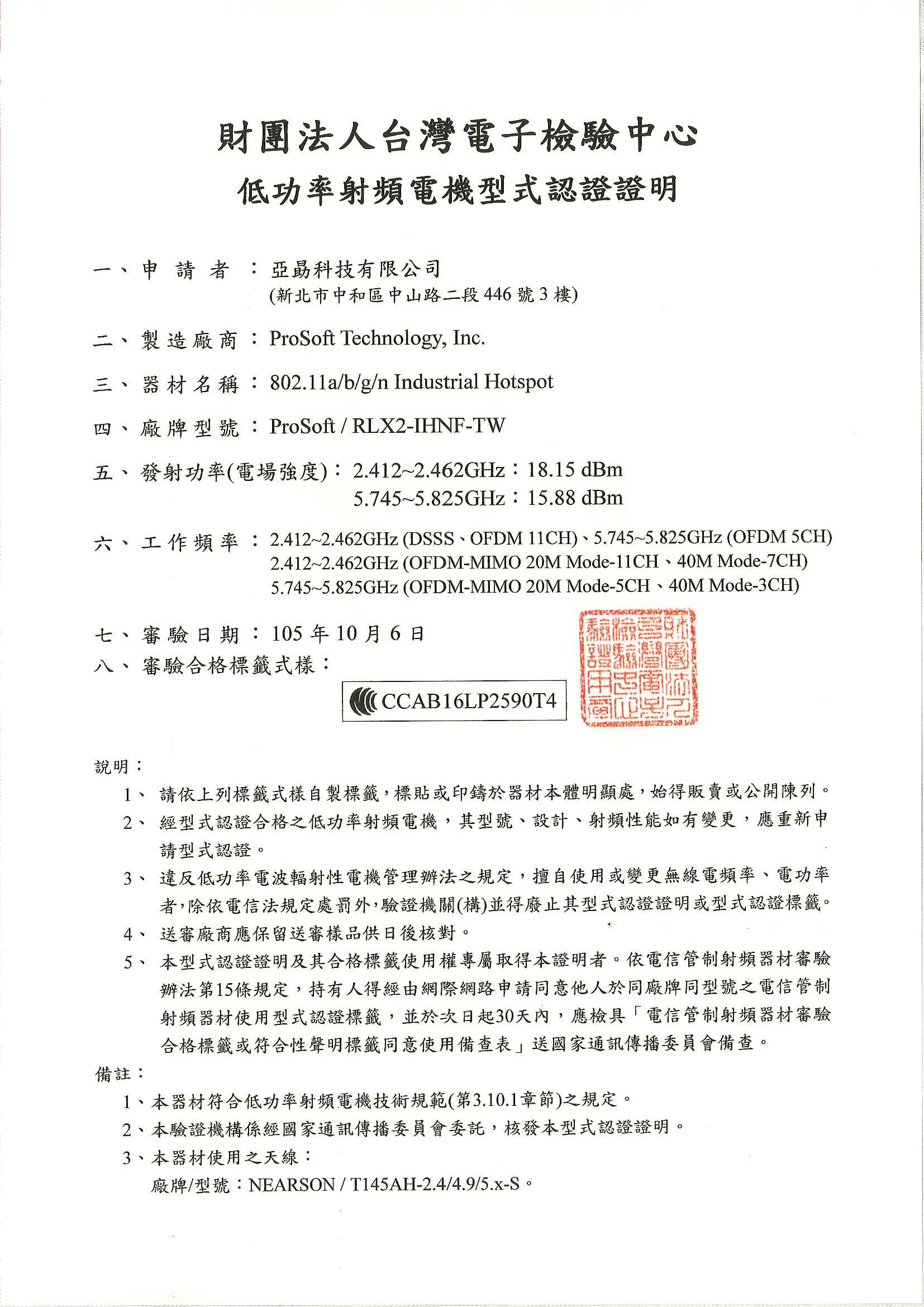

Country Approval - Taiwan 613,23 kB Dernière Modification 08/10/2019
